产品名称:S、SH型中开双吸泵

一、S、SH型中开双吸泵产品概述：

　　S、SH型中开双吸泵S型单级双吸涡壳中开式离心泵，供抽送清水或物理化学，性质类似于水的其它液体之用。被输送液体温度不得高于8 0℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。该类型泵是大流量工况的首选产品。

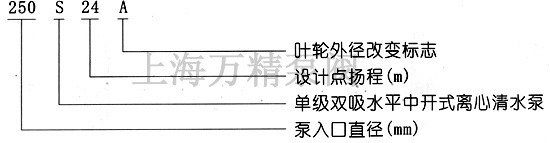

二、S、SH型中开双吸泵型号意义：

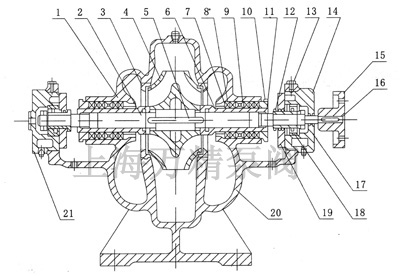

三、S型双吸中开离心泵产品结构：

1	泵盖		12	轴承挡套
2	轴		13	轴承体压盖
3	双吸密封环		14	轴承体甲
4	叶轮		15	泵联轴器
5	键		16	键
6	轴套		17	园螺母
7	填料套		18	单列向心球轴承
8	填料		19	轴承端盖
9	填料环		20	泵体
10	填料压盖		21	轴承体乙
11	轴套螺母

四、S型双吸中开离心泵结构说明：

　　本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。检修时无需拆进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旆转)。泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格料为优质碳钢外，其余主要零件为铸铁制成。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出口法兰的下部，制有放水的管螺孔。经过静平衡校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用叶片骊布置、两面进水达到平衡。泵轴由两个单列向必球轴承支承。轴承装在轴承体内，安装在泵体两端乡用黄油润滑。双吸密封环用以减少水泵压水室的水漏回吸水室。泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。轴封为软填料密封，也可根据用户要求改装成机械密封。为了防止空气进入泵内和冷却润滑密封．腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

五、S、SH型中开双吸泵型号参数：
