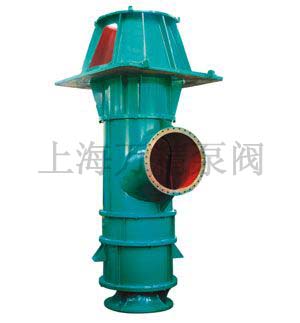

产品名称：立式斜流泵

一、产品概述：

　 HLB型立式斜流泵，是我厂借鉴美国英格索尔—兰德公司、日本荏原制作所和德国KSB公司等先进技术并结合我国实际，取长补短、研究开发的节能产品。供输送温度低于55℃的清水、雨水、海水及污水等。适合于电厂用作循环泵，也可作钢铁厂、船埠等工业用水、城市供水、排水工程和农田排灌等用。

二、结构特点：

　　1、安装方式
　　　　单层基础：电动机与泵直接安装在一个基础层上，泵吐出口可布置在基础层之下，也可布置在基础层之上。
　　　　双层基础：电动机与泵安装在各自的基础层之上，泵吐出口在两基础层之间。
　　2、立式斜流泵分为不可抽出式和转子（包括导叶体）或泵整体可抽出式三种。
　　3、立式斜流泵叶轮分为整体叶轮或组合叶轮。
　　4、泵的轴向力由电机的止推轴承承受或泵的推力轴承承受（电机功率小于500kW）。
　　5、泵的轴承为橡胶（耐磨、耐蚀、耐海水橡胶）导轴承和赛龙轴承。泵轴通常设置护管，护管内充有洁净的压力水，用于导轴承的润滑和冲洗，压力、水量可由流量继电器控制，以防缺水损坏轴承。当泵用于输送污水或含有颗粒的水时，导叶体内的导轴承末端设有停车自动轴封装置，以防停机后介质进入轴承内。
　　6、输送海水的泵，除采用耐海水腐蚀的材料外，还采用牺牲阳极法和外部电源法阴极保护装置，以防止泵零件的电化学腐蚀。
　　7、HLB型立式斜流泵通过刚性或弹性联轴器由电机直接驱动。
　　8、HLB型立式斜流泵吸入口有通常的喇叭形或改进的椭圆导流墩两种。

三、型号意义：

　　HLB型立式斜流泵
　　1600HLB（HLBK）-20
　　 1600 —— 泵吐出口直径为1600mm
　　 HLB —— 不可抽立式斜流泵
　　 HLBK —— 可抽立式斜流泵
　　 20 —— 泵设计点扬程为20m

四、性能范围：

　　HLB型立式斜流泵
　　流量：0.61～16.7m3/s
　　扬程：5.7～42m
