产品名称：轴流泵

一.轴流泵的产品概述:

　　QZ系列潜水轴流泵是利用叶轮在水中旋转时产生的推力将水提升的，这种泵由于水流进入叶轮和流出导叶都是沿轴向的，故称轴流泵。
　　轴流泵按泵轴的安装方式分为立式、卧式和斜式三种，它们的结构基本相同。目前使用较多的是立式轴流泵。主要零部件有：喇叭管、叶轮、导叶体、出水弯管、轴和轴承、填料函等。
进出水流道安装方式

　　 1. 进水流量：按样本外形安装图推荐形式，泵在液体中小淹没深度应大于图中值。
　　 2. 出水方式：拍门或其他方式。
　　 3. 安装方式：弯管悬吊、井筒悬吊、混凝土研制井筒式。

　　 电机
　　 潜水电机
　　 功率等级：电气性能指标符合GB756
　　 防护等级：IP68
　　 冷却方式：ICWO8A41
　　 基本安装形式：IM3013
　　 电压等级：≤355kw、电压为380V或660V
　　 ＞355kw、电压为380V、660V、6Kv、10kV
　　 绝缘等级：F
　　 额定频率：50Hz
　　 电缆长度：10m

　　 轴封
　　 设有两道或三道机械密封。第一道与水直接接触的机械密封一般为碳化硅，第二、第三道一般为石墨对碳化硅。
　　 防漏保护
　　 QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时，传感器发出警报或停机，并保留故障信号。
　　 过热保护装置
　　 潜水电机绕组中设有过热保护器，当温度超过规定时，发出信号或停机。
　　 转向
　　 从电机上方看，叶论顺时针方向旋转。

二.轴流泵的应用范围

　　QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。

三.轴流泵的工作条件

　　不超过50℃的清水及类似清水的其他液体。

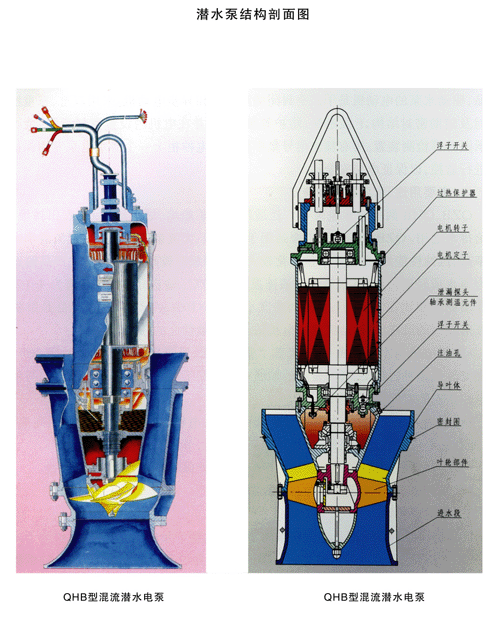

四．轴流泵的结构解剖图

五．轴流泵的安装型式

潜水泵类产品：混流泵，轴流泵，QJB型潜水搅拌机，QJB型潜水推进器，WQ型潜水排污泵，QJ型潜水深井泵，QS型水充式潜水电泵，QY型充油式潜水电泵，QXN型工程潜水电泵，QDN微型不锈钢潜水泵，AS、AV型撕裂式排污泵，WQP型不锈钢无堵塞潜水泵，WQK-QG型切割式排污潜水泵，WQX型污水污物潜水排污泵，WQX型污水污物潜水排污泵，JYWQ型自动搅匀排污潜水泵，，MSP-18型磁力驱动潜水泵

泵大类产品： 离心泵，真空泵，隔膜泵，磁力泵，化工泵，自吸泵，螺杆泵，排污泵，潜水泵，深井泵，管道泵，计量泵，齿轮泵，输油泵，油桶泵，柱塞泵，转子泵，往复泵，消防泵，液下泵，漩涡泵，多级泵，试压泵，纸浆泵，卫生泵，玻璃钢泵，氟塑料泵，工程塑料泵，水泵控制柜，成套供水设备


轴流泵的订货须知:

一、请提供以下详细数据：①轴流泵的产品名称与型号②轴流泵的口径（mm）③轴流泵的扬程（m）④轴流泵的流量⑤轴流泵的电机功率（KW）⑥轴流泵的转速（r/min）⑦轴流泵的电压〔V〕⑧轴流泵的吸程（m）⑨轴流泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的轴流泵的产品型号，请按轴流泵型号直接向上海万精泵阀有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们万精泵阀的技术专家为您选型确认。
