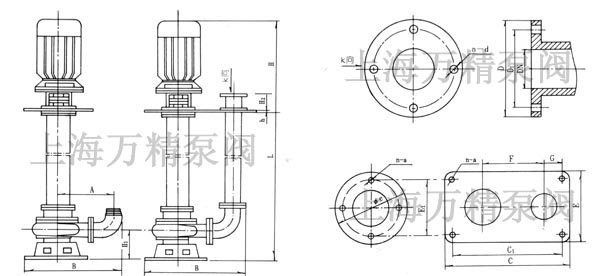

YW液下排污泵安装尺寸图

YW液下排污泵安装尺寸图

YW液下排污泵安装尺寸表

型号	D	D1	DN	n-d	B	H1	L	h	H2	H	A	C×E	C1×El	F	G	n-a	φe
40YWl2-15	130	100	40	4-φ14	370	120	1-5	18	80	403	225	660×300	610×250	200	160	4-φl4	φ300
50YW20-7	140	110	50	4-φ14	450	145	1-5	18	80	388	275	660×300	610×250	250	160	4-φl4	φ300
50YWl0-10	140	110	50	4-φ14	440	120	1-5	18	80	388	230	660×300	610×250	240	160	4-φl4	φ300
50Ywl5-15	140	110	50	4-φ14	385	120	1-5	18	80	403	230	660×300	610×250	210	160	4-φl4	φ300
50YWl5-20	140	110	50	4-φ14	415	145	1-5	18	80	428	245	660×300	610×250	225	160	4-φl4	φ300
50YWl7-25	140	110	50	4-φ14	450	155	1-5	18	80	453	250	660×300	610×250	250	160	4-φl4	φ300
50YW25-32	140	110	50	4-φ14	450	175	1-5	20	80	460	285	660×300	610×250	250	160	4-φl4	φ300
65YW25-15	140	130	65	4-φ14	445	145	1-5	18	80	428	280	660×300	610×250	250	160	4-φl4	φ300
65YW37-13	140	130	65	4-φ14	485	165	1-5	18	80	453	305	660×300	610×250	275	160	4-φl4	φ300
65YW25-28	140	130	65	4-φ14	485	170	1-5	20	80	460	300	660×300	610×250	275	160	4-φl4	φ300
80YW40-7	190	150	80	4-φl8	500	165	1-5	18	100	428	330	660×300	610×250	275	160	4-φl4	φ300
80YW29-9	190	150	80	4-φl8	510	165	1-5	18	100	428	330	660×300	610×250	275	160	4-φl4	φ300
80YW43-13	190	150	80	4-φl8	500	165	1-5	18	100	453	330	660×300	610×250	275	160	4-φl4	φ300
80YW40-15	190	150	80	4-φl8	510	165	1-5	20	100	460	330	660×300	610×250	275	160	4-φl4	φ300
80YW50-25	190	150	80	4-φl8	530	180	1-5	20	100	520	355	700×430	610×250	295	160	4-φl8	φ430
100YW80-9	210	170	100	4-φl8	710	220	1-7	20	100	460	430	800×430	610×250	420	155	4-φl8	φ430
100YW110-10	210	170	100	4-φl8	710	225	1-7	20	100	520	410	800×430	610×250	420	155	4-φl8	φ430
100YW65-15	210	170	100	4-φl8	710	225	1-7	20	100	520	410	800×430	610×250	420	155	4-φl8	φ430
IOOYWl00-15	210	170	100	4-φl8	710	225	1-7	20	100	520	420	800×430	610×250	420	155	4-φl8	φ430
100YWS0-20	210	170	100	4-φl8	710	225	1-7	20	100	520	420	800×430	610×250	420	155	4-φl8	φ430
1OOYWl00-22	210	170	100	4-φl8	820	260	1-7	24	100	740	470	1000×750	920×680	490	185	6-φ20	φ750
150YWl45-9	265	225	150	8-φl8	795	225	1-7	20	140	520	510	1300×750	1220×680	470	230	6-φ20	φ750
150YW200-10	265	225	150	8-φl8	930	275	1-7	24	140	740	610	1300×750	1220×680	570	230	6-φ20	φ750
150YWl60-l5	265	225	150	8-φl8	930	275	1-7	24	140	740	610	1300×750	1220×680	570	230	6-φ20	φ750
150YWl80-22	265	225	150	8-φl8	955	250	1-7	24	140	805	585	1300×750	1220×680	570	230	6-φ20	φ750
150YWl50-26	265	225	150	8-φl8	955	250	1-7	24	140	805	585	1300×750	1220×680	570	230	6-φ20	φ750
150YWl30-30	265	225	150	8-φl8	955	260	1-7	24	140	805	585	1300×750	1220×680	570	230	6-φ20	φ750
150YW200-30	265	225	150	8-φl8	975	275	1-7	24	140	950	650	1300×750	1220×680	570	230	6-φ20	φ750
150YWl50-35	265	225	150	8-φl8	75	290	1-7	24	140	950	650	1300×750	1220×680	570	230	6-φ20	φ750
200YW250-11	320	280	200	8-φl8	935	270	1-7	24	200	740	600	1300×750	1220×680	570	260	6-φ20	φ750
200YW250-15	320	280	200	8-φl8	935	290	1-7	24	200	805	715	1300×750	1220×680	570	260	6-φ20	φ750
200YW400-10	320	280	200	8-φl8	1180	275	1-7	24	200	805	710	1500×750	1220×680	720	260	6-φ20	φ750
200YW310-13	320	280	200	8-φl8	1180	275	1-7	24	200	805	710	1500×750	1220×680	720	260	6-φ20	φ750
200YW400-13	320	280	200	8-φl8	1180	275	1-7	24	200	850	710	1500×750	1220×680	720	260	6-φ20	φ750
200YW250-22	320	280	200	8-φl8	1180	275	1-7	24	200	850	710	1500×750	1220×680	720	260	6-φ20	φ750
200YW350-25	320	280	200	8-φl8	1170	325	1-7	24	200	950	680	1500×750	1220×680	700	260	6-φ20	φ750
200YW250-35	320	280	200	8-φl8	1210	330	1-7	24	200	1005	780	1500×750	1220×680	720	260	6-φ20	φ750
250YW600-9	375	335	250	12-φ18	1245	440	1-7	24	200	850	700	1500×750	1220×680	760	300	6-φ20	φ750
250YW600-l2	375	335	250	12-φ18	1245	440	1-7	24	200	950	700	1500×750	1220×680	760	300	6-φ20	φ750
250YW600-l5	375	335	250	12-φ18	1245	440	1-7	24	200	1005	700	1500×750	1220×680	760	300	6-φ20	φ750
